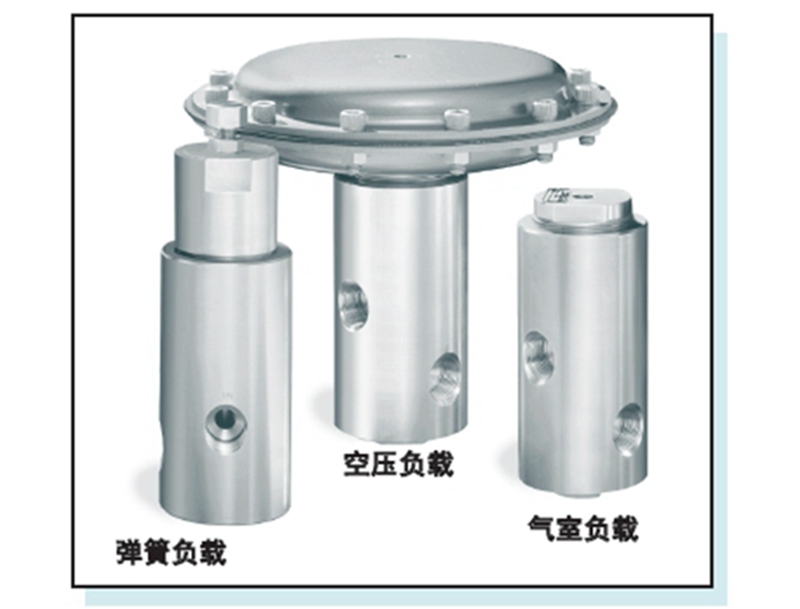

TESCOM液压阀54-2200

TESCOM液压阀54-2200
液压/高流量
最大入口压力 8000 PSIG/出口压力范围 8000 PSIG 以下
减压/高压
54-2200 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . . .8000 PSIG
出口压力范围1 . . . . . . . . . . . . . . . 20-1500, 50-3000
200-5000, 250-8000 PSIG
设计试验压力. . . . . . . . . . . . . . .150% 最大额定压力
泄漏（最大值） . . . . . . 2 滴/分钟，粘度 150 S.U.S
压力 2500 PSIG
工作环境及流体介质温度2 . . . . . . . -40°F 至 +200° F
(-40° C 至 +93° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . 主阀：Cv = 2.0
排气阀：Cv = 1.6
1注： 所有压力范围下调节器均可排气至 0 PSIG
2有关密封件材料的变化请向工厂咨询。
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . .303 或 316 不锈钢
阀座，主阀及传感器 . . . . . . . . . . . . . 17-4 PH 不锈钢
O 型圈. . . . . . . . . . . . Buna-N, Viton®, Kalrez®, E.P.
备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
摩擦衬套，阀帽. . . . . . . . . . . . . . . . . . . . Nitronic 60
其余部件 . . . . . . . . . . . . . . . . . . . . . . . . .303 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 (近似值). . . . . . . . . . . . . . . . . . . 15 磅 (6.3 kg)
