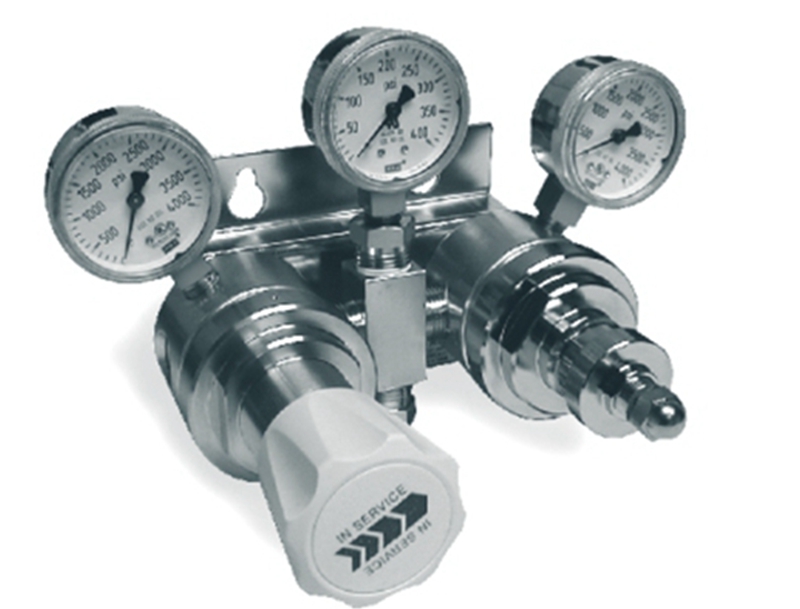

TESCOM转换调节器ACS3200

TESCOM转换调节器ACS3200
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力. . . . . . . . . . . . . . . . . . . . 3000 PSIG
出口压力. . . . . . . . . . . . . . . . . . . . . . . .160 - 200 PSIG
设计试验压力 . . . . . . . . . . . . . . . . 150% 最大工作压力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . .内部：无气体泄漏
外部：设计符合 ≤ 2 x 10 -8 大气压·毫升/秒氦气
工作温度. . . . . . . . . . . . . . . . . . . . . .-40° F 至 +165° F
(-40° C 至 +74° C)
额定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . C v = 1.2
压力单位转换 14.5 PSIG = 1 bar（巴） 145 PSIG = 1 MPa
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢或黄铜
阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .镀镍黄铜
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 聚三氟氯乙烯
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton ®
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
❏ 压力表 （3 级标准） . . . . 316 不锈钢压力表带
不锈钢调节器，黄铜压力表带黄铜调节器
❏ 清洁 . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 . . . . . . . . . . . . . . . . . . 10 磅 (4.95 kg)
