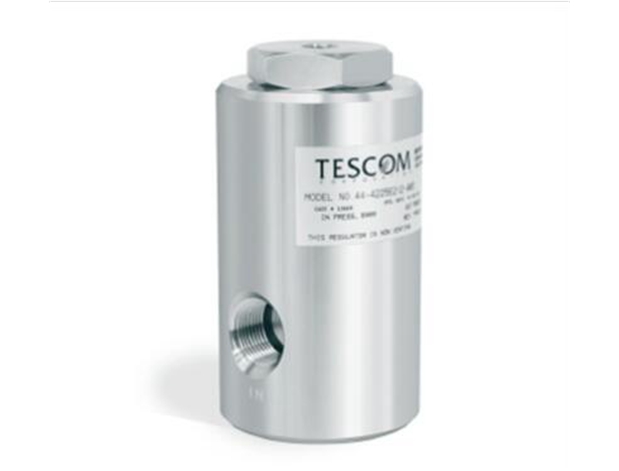

TESCOM调节阀regulating valve 44-4200

TESCOM调节阀regulating valve 44-4200

高压/装备气室

最大入口压力 6000 PSIG/出口压力范围 5000 PSIG 以下

高流量/减压

44-4200 系列

技术规格

❏ 工作参数

压力等级根据 ANSI/ASME B31.3标准

最大额定入口压力. . . . . . . . . . . . . . . . 6,000 PSIG

出口压力范围 . . . . . . . . . . . . . . . . . .0-5,000 PSIG

设计试验压力 . . . . . . . . . . . . . 150% 最大额定压力

泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . .无气体泄漏

工作环境及流体温度. . . . . . . . . . . . . 见部件选择表

额定流量. . . . . . . . . . . . . . . . 1/4" 主阀：Cv = 0.80

3/8" 主阀：Cv = 2.0

❏ 接触介质的材料

阀体 . . . . . . . . . . . . . . . . . 303, 316 不锈钢或黄铜

主阀阀座. . . . . . . . . . . . CTFE, Teflon® 或 Vespel®

O 型圈 . . . . . . . . . . . . . . Buna-N, Viton-A® 或 E.P.

备用密封圈. . . . . . . . . . . . . . . . . . . . . . . . .Teflon®

垫圈 . . . . . . . . . . . . . . . . . . . . . . CTFE 或 Vespel®

其余部件. . . . . . . . . . . . .300 系列不锈钢, 17-4 PH

有关其他材料及改动，请向工厂咨询。

❏ 管件 . . . . . . . .入口和出口：1/4", 1/2" & 3/4" NPT

气室接口：1/4" NPT

❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

❏ 重量 . . . . . . . . . . . . . . . . . . . . . 8 磅 (3.62 kg)

TESCOM regulating valve 44-4200

High pressure/equipment air chamber

Maximum inlet pressure 6000 PSIG/outlet pressure range below 5000 PSIG

High flow rate/pressure reduction

44-4200 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 6,000 PSIG

Outlet pressure range 0-5,000 PSIG

Design test pressure 150% maximum rated pressure

Leakage No gas leakage

Working environment and fluid temperature See component selection table

Rated flow rate 1/4 "main valve: Cv=0.80

3/8 "main valve: Cv=2.0

Materials in contact with the medium

Valve body 303, 316 stainless steel or brass
