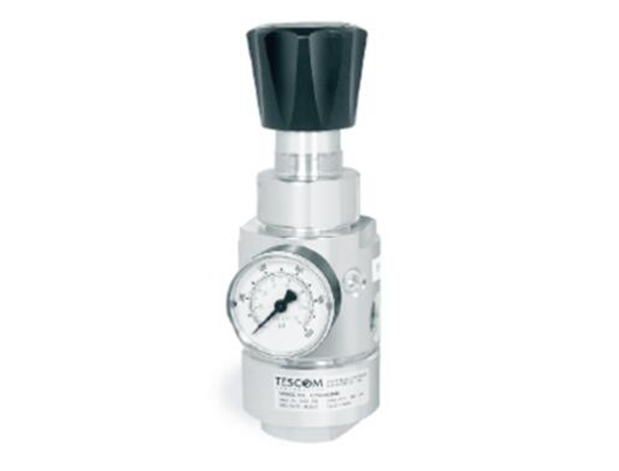

TESCOM减压阀 pressure reducing valve CP32
详细介绍
TESCOM减压阀 pressure reducing valve CP32
高流量/减压
云联电气 技术 咨询
报价 inquiry njxj888@163.com
最大入口压力 3000 PSIG/出口压力最高达 500 PSIG
先导控制
CP32 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力. . . . . . . . . . . . . . . . 3,000 PSIG
最大出口压力范围. . . . . . . . . . . . . . . . 0-500 PSIG
设计试验压力 . . . . . . . . . . . . . 150% 最大额定压力
泄漏：
内部 . . . . . . . . . . . . . . . . . . . . . . . . .无气体泄漏
外部. . . . 设计符合 <2 x 10-8 大气压·毫升/秒氦气
工作温度. . . . . . . . . . . . . . . . . . . . 0° F 至 +165° F
(-17.7° C 至 +74° C)
额定流量. . . . . . . . . . . . . . . . . . . . . . . . . .Cv = 1.0
*有关从 -40°F 至+400°F的扩展温度范围请向 Tescom 咨询。
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . . . . . 316 不锈钢，黄铜
阀座及密封件 . . . . . . . . . . . . . CTFE (三氟氯乙烯)
O 型圈. . . . . . . . . . . 丁晴橡胶，Viton® (氟化橡胶)
固定底座，阀座 . . . . . . . . . . . . . . Nitronic 60/黄铜
弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
其余部件. . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
TESCOM pressure reducing valve CP32
High flow rate/pressure reduction
Maximum inlet pressure 3000 PSIG/outlet pressure up to 500 PSIG
pilot control
CP32 series
technical specifications
Operating parameters
Pressure rating according to ANSI/ASME B31.3 standard
Maximum rated inlet pressure 3,000 PSIG
Maximum outlet pressure range 0-500 PSIG
Design test pressure 150% maximum rated pressure
leak:
Internally No gas leakage
External Designed to meet helium gas pressure of<2 x 10-8 atmospheres · milliliters/second
Working temperature 0 ° F to+165 ° F
(-17.7 ° C to+74 ° C)
Rated flow rate Cv = 1.0
*Please consult Tescom for an extended temperature range from -40 ° F to+400 ° F.
Materials in contact with the medium
Valve body 316 stainless steel, brass
Valve seat and sealing components CTFE (Trifluorochloroethylene)
O-ring Butadiene rubber, Viton ® (Fluorinated rubber)
Fixed base, valve seat Nitronic 60/Brass
Springs 316 stainless steel
Partition board 316 stainless
