海德汉heidenhain 光栅尺LS 400系列 LS 487 LS 477

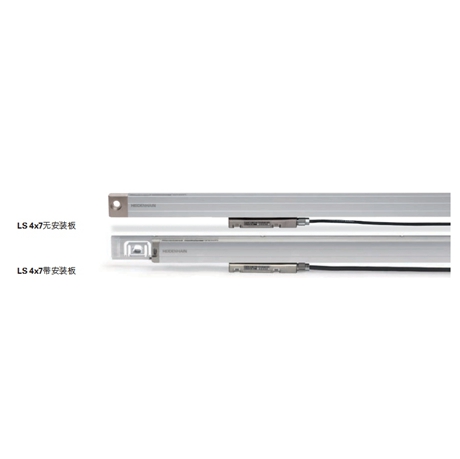

紧凑外壳增量式直线光栅尺
•用于有限安装空间应用
技术参数 | LS 487 | LS 477 | ||||||
测量基准 线性膨胀系数 | DIADUR玻璃光栅,栅距20 µm Þtherm 8 x 10–6 K–1(安装方式Ô/Õ);用安装板:Þtherm 9 x 10–6 K–1(安装方式Ö) | |||||||
精度等级* | ± 5 µm;± 3 µm | |||||||
测量长度ML* 单位mm | 安装板*,ML 1240以内为可选使用,ML 1340以上为必须使用 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040 | |||||||
参考点* LS 4x7
LS 4x7 C | • 每50 mm可用磁条选择 • 1个,位于测量长度的中点位置 • 2个参考点,距测量长度起点和终点各为35 mm(对于ML † 1020 mm)或45 mm (对于ML † 1140 mm) 距离编码 | |||||||
接口 | » 1 VPP | « TTL | ||||||
内部细分倍数* 信号周期 | – 20 µm | 5倍 – | 10倍 – | 20倍 – | ||||
诊断接口 | 模拟 | – | ||||||
截止频率 –3 dB | ‡ 160 kHz | – | – | – | ||||
扫描频率* 边缘间距a | – | 100 kHz ‡ 0.5 µs | 50 kHz ‡ 1 µs | 100 kHz ‡ 0.25 µs | 50 kHz ‡ 0.5 µs | 25 kHz ‡ 1 µs | 50 kHz ‡ 0.25 µs | 25 kHz ‡ 0.5 µs |
测量步距 | 取决于细分倍率 | 1 µm1) | 0.5 µm1) | 0.25 µm1) | ||||
电气连接 | 连接安装块的单独适配电缆(1 m/3 m/6 m/9 m) | |||||||
电缆长度2) | † 150 m | † 100 m | ||||||
空载供电电压 | DC 5 V ±0.25 V/< 120 mA | DC 5 V ±0.25 V/< 140 mA | ||||||
运动速度 | † 120 m/min | † 120 m/min | † 60 m/min | † 120 m/min | † 60 m/min | † 30 m/min | † 60 m/min | † 30 m/min |
所需的运动力 | † 5 N | |||||||
振动55 Hz至2000 Hz 冲击11 ms 加速度 | 无安装板:† 100 m/s2(EN 60 068-2-6) 带安装板,电缆出线在右侧:† 200 m/s2,左侧:100 m/s2 (EN 60 068-2-6) † 300 m/s2 (EN 60 068-2-27) † 100 m/s2,测量方向 | |||||||
工作温度 | 0 °C至50 °C | |||||||
防护等级EN 60 529 | 如果安装符合安装说明或和安装信息的要求为IP 53,如果接入DA 400的压缩空气为IP 64 | |||||||
重量 | 0.4 kg + 0.5 kg/m测量长度 |
