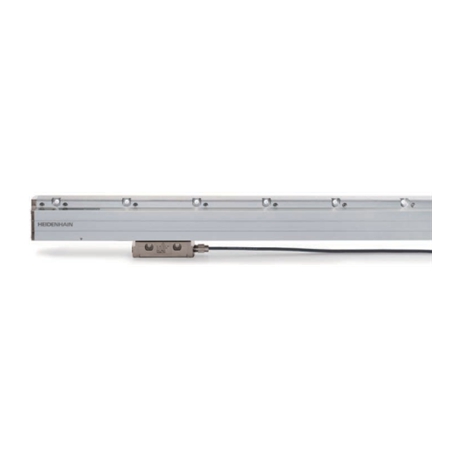

海德汉heidenhain 光栅尺LF 185
标准外壳增量式直线光栅尺
•超高重复精度
•温度特性接近钢材和灰口铸铁
•允许水平安装
技术参数 | LF 185 | ||||||||||||||
测量基准 线性膨胀系数 | 钢基体的SUPRADU相位光栅;栅距8 µm Þtherm 10 x 10–6 K–1 | ||||||||||||||
精度等级* | ± 3 µm;± 2 µm | ||||||||||||||
测量长度ML* 单位mm | 140 1540 | 240 1640 | 340 1740 | 440 1840 | 540 2040 | 640 2240 | 740 2440 | 840 2640 | 940 2840 | 1040 3040 | 1140 | 1240 | 1340 | 1440 | |
接口 | » 1 VPP | ||||||||||||||
信号周期 | 4 µm | ||||||||||||||
参考点* | LF 185 LF 185 C | 1个参考点在中点位置;如果需要其他参考点位置,可按要求提供距离编码 | |||||||||||||
诊断接口 | 模拟 | ||||||||||||||
截止频率 | –3 dB | ‡ 250 kHz | |||||||||||||
电气连接 | 连接安装块的单独适配电缆(1 m/3 m/6 m/9 m) | ||||||||||||||
电缆长度 | † 150 m(海德汉电缆) | ||||||||||||||
空载供电电压 | DC 5 V ±0.25 V/< 150 mA | ||||||||||||||
运动速度 | † 60 m/min(测量方向上的最大加速度† 100 m/s2) | ||||||||||||||
所需的运动力 | † 4 N | ||||||||||||||
振动55 Hz至2000 Hz 影响 冲击11 ms | 外壳:† 150 m/s2 (EN 60 068-2-6) 读数头:† 200 m/s2 (EN 60 068-2-6) † 300 m/s2 (EN 60 068-2-27) | ||||||||||||||
工作温度 | 0 °C至50 °C | ||||||||||||||
防护等级EN 60 529 | 如果安装符合样本中的安装说明要求为IP 53 如果接入DA 400的密封空气为IP 64 | ||||||||||||||
重量 | 0.8 kg + 4.6 kg/m测量长度 |
